전기 공부하다 보면 어느 순간 머리가 하얘지는 구간이 찾아옵니다. 바로 ‘영상분, 정상분, 역상분’ 나올 때쯤이죠. 특히 전기기사 이론에서는 대칭분해가 기본이지만, 처음 접할 땐 어렵고, 책 설명은 복잡해서 포기하고 싶은 분들도 많습니다. “도대체 이게 뭔데 시험에 이렇게 자주 나오는 거지?” 그 궁금증, 오늘 여기서 모두 정리해 드립니다.

1. 영상분이란? – 3상 평균값의 대표

영상분은 말 그대로, 세 개의 상(R, S, T 또는 L1, L2, L3)이 전부 같은 크기와 방향으로 흐를 때 생기는 전압 또는 전류 성분이에요. 쉽게 말해, 전기 시스템이 가장 균형 잡힌 상태일 때 나타나는 이상적인 모습이죠. 이 상태는 삼각형이 세 꼭짓점에서 균일하게 빛나는 것과도 같다고 할 수 있어요.

영상분은 모든 성분의 평균값이라고도 볼 수 있고, 회전하는 장비들이 가장 좋아하는 전기입니다. 예를 들어, 전동기나 발전기는 이 영상분에 가장 민감하게 반응해서 정상적으로 회전하거나 이상 여부를 판단하게 됩니다.

✔ 영상분은 세 상이 모두 같을 때 나타나는 ‘이상적인 기준 전류’입니다.
→ 전기설비의 기본이 되는 기초 신호로, 회전체가 안정적으로 돌아가는 조건이에요.

2. 정상분이란? – 이상적인 순서대로 회전하는 성분

정상분은 영상분과 비슷하지만, 여기에 ‘회전 방향’이 명확히 포함됩니다. 전기가 흐를 때, 세 상이 일정한 시간 차이를 두고 정확한 순서(R→S→T)로 돌아가면서 시계 방향 회전자계를 만들어야 정상분이 제대로 작동합니다.

마치 세 개의 러너가 정확한 템포로 계주를 이어달리는 것처럼요. 이게 무너지면 균형도 무너지고, 전기기기 작동에도 영향을 줍니다. 시험에서 ‘평형 상태’, ‘이상적인 3상 공급’이라는 말이 나오면 바로 정상분을 떠올리면 됩니다.

💡 TIP
정상분이 강하다는 건, 공급 전원이 안정적이라는 뜻입니다. → 실무에선 전력 품질을 평가할 때 가장 먼저 보는 지표 중 하나예요.

3. 역상분이란? – 고장의 신호를 알려주는 단서

역상분은 회전 방향이 반대인 성분으로, 전력 시스템에 뭔가 문제가 있다는 신호입니다. 3상이 정확한 순서를 따르지 못하고 흐트러지거나, 부하가 한쪽으로 치우친 경우 자주 발생하죠. 말 그대로, ‘역방향의 전기 흐름’이 생긴 겁니다.

이 성분이 많아지면, 특히 유도전동기에서 이상 발열이 생기고 심할 경우 기계가 과열로 고장날 수도 있어요. 그래서 보호 계전기나 고장 진단 알고리즘에서는 역상분을 가장 먼저 체크합니다.

⚠ 주의
역상분은 실제 기계 회전을 방해하고, 전류의 부하를 역방향으로 걸어줄 수 있어요. → 눈에 보이지 않지만, 기기 수명을 단축시키는 큰 원인입니다.

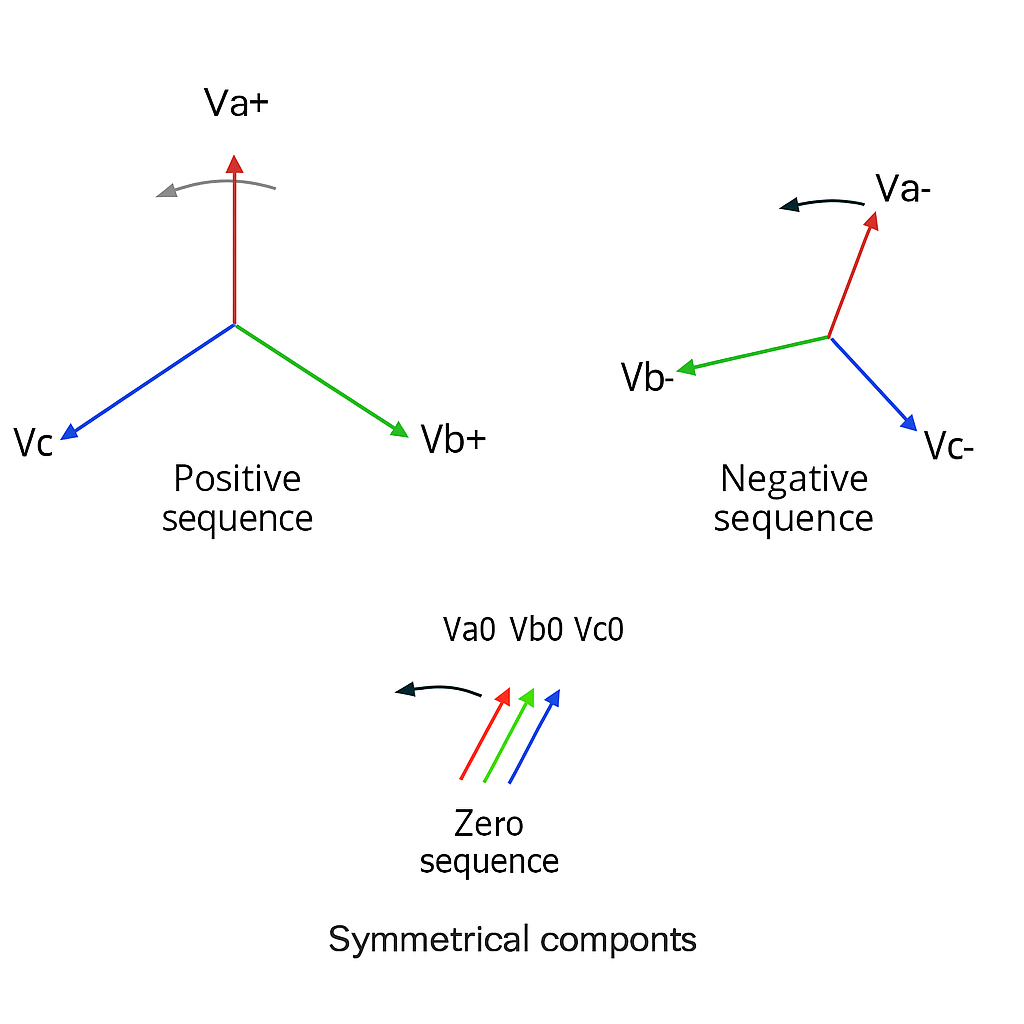

4. 실제 전류의 대칭분해 – 실전 적용

이제 핵심은 ‘어떻게 세 가지 성분을 나눠서 실제 전류를 분석할 것인가’입니다. 전기기사 시험이나 실무에서는 다음과 같은 대칭분해 식을 자주 활용합니다:

I = I₁(정상분) + I₂(역상분) + I₀(영상분)

이 식을 활용하면, 전기기기에서 측정된 전류를 **의미 있는 세 가지 성분으로 분해**할 수 있습니다. 그리고 각 성분을 통해 어떤 고장이 의심되는지, 어느 회선에 문제가 있는지를 빠르게 파악할 수 있어요. 예를 들어 영상분이 크면 접지 이상, 역상분이 크면 부하 불균형이 의심됩니다.

✔ 이 대칭분해법은
→ 실무 트러블 슈팅, 보호계전기 세팅, 전기기기 진단의 핵심 도구입니다.

5. 헷갈리지 않게 정리한 비교표



전기기사 시험에 자주 등장하는 영상분·정상분·역상분의 차이점! 아래 표로 한눈에 정리해보세요.
※ 상 간 전압은 각 상(R, S, T) 사이의 전압 차이를 의미하며, 회로의 대칭성과 불균형 여부를 판단하는 기준입니다.

구분	정상분	역상분	영상분
회전 방향	정방향	역방향	정방향
상 간 전압	균일함	불균형	없음 (모두 같은 방향)
사용 목적	정상 상태 분석	고장 감지	중성점 이동, 접지 이상 판단

마무리하며 – 정리만 잘해도 실력이 됩니다

영상분, 정상분, 역상분은 처음엔 다소 복잡해 보여도, 개념만 제대로 잡으면 금방 내 것이 됩니다.

각각의 의미와 역할만 정확히 이해해두면, 이후 나오는 고장 분석이나 보호 계전기 문제도 어렵지 않게 풀 수 있어요.

특히 이 내용은 전기기사 실기 문제, 설비 진단, 발전기·전동기 운전 원리까지 모두 연결되는 중요한 기초입니다.

다음 글에서는 실제 예제 문제를 통해 ‘대칭분해 계산공식’을 어떻게 적용하는지, 실전 감각으로 접근해보겠습니다. 전기 공부, 조금 더 쉬워지고 있지 않으신가요?



FAQ

Q: 영상분과 역상분은 실제 전기기기에서 관측되나요?
A: 네. 전동기, 변압기 등 실제 설비에서도 불평형 부하나 고장 발생 시 나타나며, 보호계전기의 주요 감지 대상입니다.

Q: 영상분이 많을 경우 어떤 현상이 생길 수 있나요?
A: 영상분이 증가하면 중성점 전압이 상승하거나, 접지계통 불균형이 발생할 수 있습니다.

Q: 대칭분해 문제에서 영상분 없이 두 성분만 주어지는 경우도 있나요?
A: 네. 대부분 문제는 불평형 상황을 가정하고 정상분과 역상분만 활용하여 계산하도록 구성됩니다.
